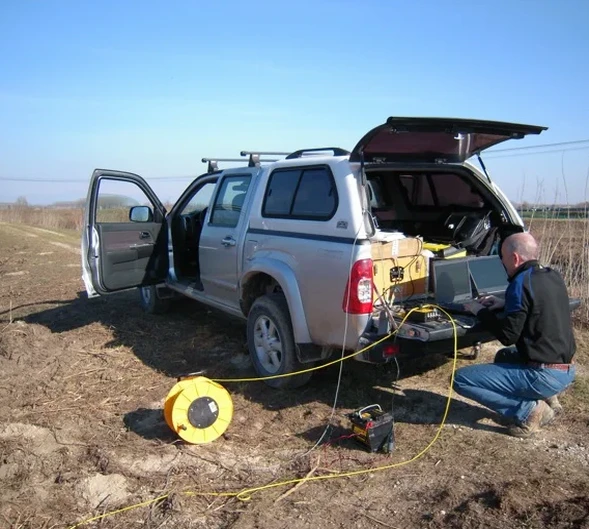

El error más frecuente que vemos en obra gruesa al sur del río Cautín es asumir que la ceniza volcánica tiene competencia uniforme. En Temuco, donde la ciudad se extiende sobre depósitos de lahares y arenas pumíceas del volcán Llaima, intercalados con niveles de alta plasticidad, el rechazo de velocidad no es gradual, sino que puede saltar de 300 m/s a 1.100 m/s en menos de un metro. La tomografía sísmica de refracción/reflexión resuelve esa ambigüedad. Trabajamos con tendidos de 48 a 96 canales y fuente de impacto instrumentada, generando tomogramas de velocidad de onda P y, mediante análisis de ondas superficiales integrado, perfiles de Vs que alimentan directamente la clasificación sísmica según NCh433. Cada línea se procesa con inversión tomográfica iterativa, no con el método de los tiempos de intercepto que enmascara inversiones de velocidad. El equipo técnico revisa la cobertura de rayos antes de aceptar la solución, porque en suelos volcánicos heterogéneos un modelo sub-determinado es un riesgo inaceptable. Para obra en laderas del cerro Ñielol o en el sector de Labranza, complementamos la tomografía con sondeos de penetración estándar cuando el cliente requiere correlación directa con N60 para diseño de cimentaciones superficiales.
En suelos volcánicos de Temuco un contraste de velocidad de 300 a 1.100 m/s en un metro no es anomalía: es la regla. La tomografía sísmica de refracción/reflexión lo resuelve sin ambigüedad.
Detalles técnicos del servicio en Temuco
Condiciones geotécnicas locales en Temuco
La norma NCh433.Of2009 modificada en 2012 exige la clasificación sísmica de sitio para toda estructura de ocupación normal en Temuco, ciudad que además está a menos de 80 km del volcán Llaima, uno de los más activos de Sudamérica. Omitir un perfil de velocidades sísmicas en suelo volcánico implica clasificar por defecto con un tipo de suelo que puede estar dos categorías por debajo del real, derivando en un espectro de diseño incorrecto. Hemos revisado proyectos donde el parámetro Vs30 estimado por correlación con SPT daba 220 m/s, pero la tomografía sísmica de refracción/reflexión medida en el mismo perfil arrojaba 310 m/s: el suelo pasaba de tipo E a tipo D, reduciendo la demanda sísmica y el costo de la estructura. El riesgo opuesto también existe: subestimar la amplificación en depósitos de ceniza de 20 metros de espesor sobre basamento rígido, donde la interfase genera ondas de superficie que la refracción convencional no detecta si no se procesa el tren completo de ondas superficiales. Nuestro protocolo en Temuco incluye siempre el análisis conjunto refracción-reflexión para identificar inversiones de velocidad que indican paleosuelos o niveles de alteración hidrotermal.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Nuestros servicios de Tomografía sísmica de refracción/reflexión
Nuestro alcance en tomografía sísmica de refracción/reflexión en Temuco cubre desde la planificación del tendido hasta la entrega del modelo de velocidades en formato digital compatible con software de ingeniería. Adaptamos la configuración a cada sitio: perfiles longitudinales y transversales en loteos, líneas paralelas para túneles someros, o arreglos radiales para zonas de falla inferida.
Perfil sísmico 2D con inversión tomográfica
Tendidos de 48, 72 o 96 canales con espaciamiento de 1 a 5 metros. Incluye picking de primeros arribos, modelo inicial por inversión de Monte Carlo, e inversión final con trazado de rayos curvos. Se entrega tomograma de Vp con isolíneas de velocidad y tabla de espesores por estrato.
Determinación de Vs30 para clasificación sísmica
Análisis integrado del tren de ondas superficiales (MASW) sobre el mismo tendido de refracción. Extraemos la curva de dispersión, invertimos el perfil de Vs y calculamos Vs30 según NCh433 para clasificar el sitio como A, B, C, D, E o F, con memoria de cálculo respaldatoria.
Tomografía de reflexión para interfases profundas
Cuando el basamento rocoso está a más de 40 metros, complementamos con líneas de reflexión de alta resolución, usando ventanas de offset largas y procesamiento CMP. Identifica la profundidad del contacto suelo-roca y la geometría de paleocanales en la cuenca de Temuco.
Informe geotécnico-sísmico para anteproyecto
Documento que integra los perfiles de Vp y Vs con la geología local, parámetros dinámicos de rigidez, amortiguamiento a pequeñas deformaciones y espectro de respuesta específico de sitio, listo para alimentar modelos de interacción suelo-estructura en ETABS o SAP2000.
Preguntas frecuentes
¿Cuánto cuesta una línea de tomografía sísmica de refracción/reflexión en Temuco?
El costo varía según la longitud del tendido, el número de canales y la complejidad del terreno. Para una línea estándar de 96 metros con 48 canales en suelo volcánico accesible, el rango está entre $1.265.000 y $2.631.000 pesos chilenos, incluyendo adquisición, procesamiento tomográfico e informe con parámetros dinámicos. Tramos más largos o terrenos con pendiente fuerte en el cerro Ñielol pueden requerir cotización específica.
¿Qué diferencia hay entre refracción sísmica y tomografía sísmica de refracción?
La refracción convencional asume capas plano-paralelas y usa el método de los tiempos de intercepto, que no puede resolver inversiones de velocidad ni variaciones laterales. La tomografía sísmica de refracción genera un modelo de celdas donde la velocidad varía horizontal y verticalmente, y la inversión se hace por trazado de rayos curvos con mínimos cuadrados. En Temuco, donde hay lentes de ceniza consolidada dentro de suelos blandos, la tomografía es la única técnica que muestra la geometría real del subsuelo.
¿Sirve la tomografía sísmica para detectar el nivel freático?
Sí, pero con cautela. La velocidad de onda P en agua es ~1.500 m/s, y un salto a ese valor puede indicar saturación. Sin embargo, en suelos parcialmente saturados la Vp no es un indicador confiable de nivel freático. En Temuco, donde los niveles de agua fluctúan estacionalmente en la terraza del río Cautín, combinamos la tomografía con el perfil de Vs, que no es sensible al agua, para distinguir saturación de cambio litológico real.
¿Cuánto tiempo toma ejecutar el ensayo y entregar resultados?
La adquisición en campo para una línea de 96 metros con 48 geófonos toma entre 2 y 3 horas, incluyendo el replanteo topográfico del tendido. El procesamiento completo con inversión tomográfica iterativa y análisis MASW requiere 3 a 4 días hábiles adicionales. El informe técnico con los parámetros dinámicos y la clasificación sísmica se entrega en PDF y los archivos de velocidad en formato SEG-2 o ASCII para importación directa.
¿Qué norma chilena regula la tomografía sísmica para estudios geotécnicos?
La NCh3171:2013 establece los requisitos para la prospección sísmica de refracción y reflexión en suelos y rocas, incluyendo geometría del tendido, precisión de los tiempos de viaje y criterios de interpretación. Para la clasificación sísmica del terreno, la NCh433.Of2009 (modificada en 2012) define las categorías de sitio A a F en función del Vs30, que es el parámetro principal que extraemos del ensayo.
